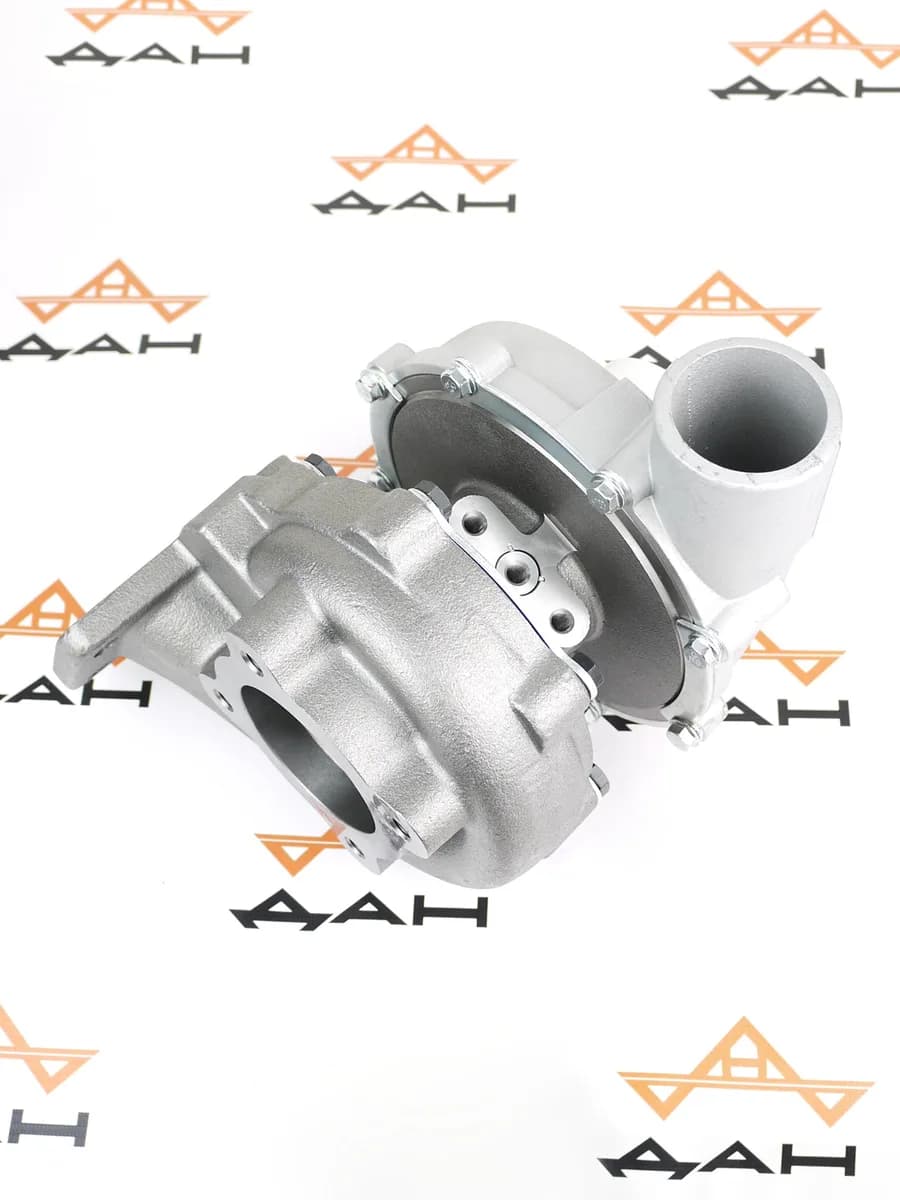

Турбокомпрессор на двигатель 7403, 74011 (левый) (арт.- ТКР 7Н-1)

Турбокомпрессор ТКР 7Н-1 левого исполнения предназначен для наддува дизельных двигателей КамАЗ 7403.10 и 740.11-240. Конструкция объединяет газовую турбину и центробежный компрессор, колёса которых закреплены на общем валу. Привод ротора осуществляется потоком отработавших газов, смазка подшипникового узла - маслом из системы двигателя. Агрегат устанавливается на левом выпускном коллекторе и подключается к впускному тракту, магистралям подачи и слива масла. Левое исполнение отличается ориентацией корпусов и присоединительных патрубков.

Технические характеристики:

• Модель: ТКР 7Н-1.
• Исполнение: левое.
• Назначение: наддув дизельного двигателя.
• Совместимые двигатели: КАМАЗ-7403.10, 740.11-240.
• Привод: от энергии отработавших газов.
• Смазка: моторным маслом из системы смазки двигателя.
• Применяемость: КамАЗ 53215, 43114, 43118, 4326, 43253, 53228, 53229 и 55111 при соответствующей комплектации двигателя.

Параметры левого исполнения:

• Каталожный номер: 7403-1118011.
• Частота вращения ротора: 60 000 об/мин.
• Производительность по воздуху: 0,12 кг/с.
• Максимальная степень повышения давления: 1,8–2,2 — отношение давления на выходе компрессора к давлению на входе.
• Допустимая температура газов перед турбиной: до 600 °C без ограничения времени.
• Максимальный адиабатический КПД компрессора: 0,66.
• Максимальный эффективный КПД турбины: 0,68.
• Угол разворота корпуса компрессора: 36°.
• Угол разворота корпуса турбины: 90°.
• Масса: 7,45 кг.
